里氏硬度计冲击装置的尺寸、重量及使用

　　里氏硬度计有D、DC、D=15、C、G、E、DL七种：

　　D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度测量。

　　DC：外型尺寸：f20*86mm，重量：50g。冲击装置很短，主要用于非常局促的地方，例如孔或圆筒内。

　　D+15：外型尺寸：f20*162mm，重量：80g。头部细小，用于沟槽或凹入的表面硬度测量。

　　C：外型尺寸：f20*141mm,重量：75g。冲击能量最小，用于测小轻、薄部件及表面硬化层。

　　G：外型尺寸：f30*254mm，重量：250g。冲击能量大，对测量表面要求低。用于大、厚重及表面较粗糙的锻铸件。

　　E：外型尺寸：f20*162，重量80g压头为人造金刚石，用于硬度极高材料的测定。

　　DL：外形尺寸：f20*202mm，重量：80g头部更加细小，用于狭窄沟槽及齿轮面硬度的测定。

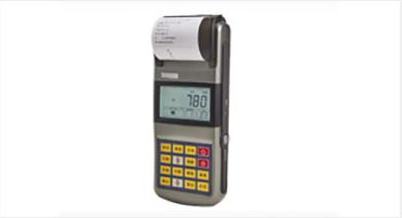

　　PD-H5是一款便携式硬度测试仪器，具有易携带、测试精度高、测量范围宽、操作方便并适用于所有常用金属等特点。本仪器常用于材料的选择、验收和生产水平的测试，非常适合重型和大型构件在安装之前和安装之后的现场测试，亦可方便用于难以进入或空间有限的测试场地，可被广泛应用在石油、化工、机械、电子等各种行业。

　　1.产品特点（恒仪硬度计&金相制样设备 https://www.henwaii.cn）

　　1)采用高精度采样芯片和专用校准模型，实现精准测量

　　2)适应多种冲击装置和6种硬度制式转换

　　3)支持独立校准模式，可对各种硬度制式的转换结果进行单独修正，尤其是用于对非标准材料的单位转换误差进行自动修正

　　4)支持统一校准功能，可对系统误差和冲击装置老化误差进行自动修正

　　5)可对硬度、时间等测量信息进行完整存储

　　6)Mini-USB接口，可连接便携式热敏打印机，并可与PC机进行线数据传输

　　7)液晶显示对比度可调，具有LED背光显示，可在各种光线环境下使用

　　8)支持实时在线测量，主机软件可进行升级

　　2.基本原理

　　里氏硬度计基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应出与速度成正比的电压。里氏硬度值以冲击体回跳速度与冲击速度之比来表示，较硬的材料产生的反弹速度大于较软者。
